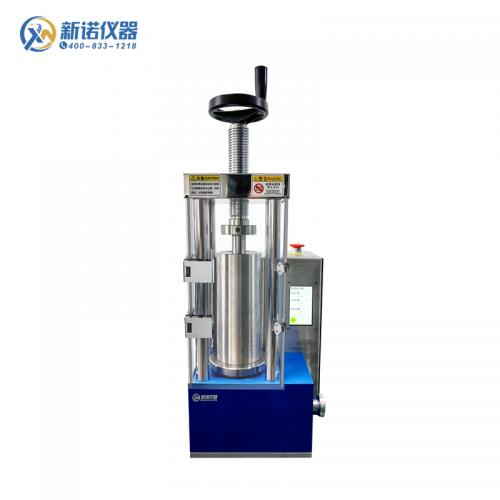

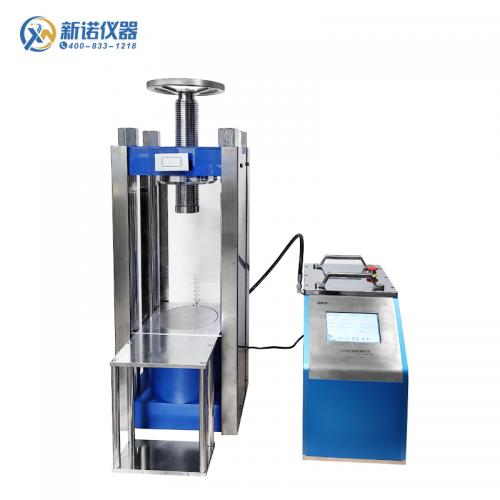

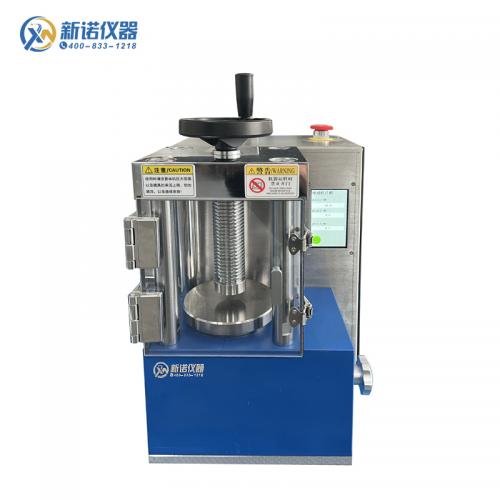

仪器概述:
电动油压机广泛用于新材料、超导、粉末陶瓷、新型电源、电池、建材、冶金粉末等领域,可以和钙铁分析,红外光谱(IR), X荧光(XRF)分析仪器配套使用;该机结构紧凑、重量轻、升压快、操作简单、安全方便;选用特定的压片模具,可将溴化钾(KBr)、氯化钠(NaCl)、水泥等粉末材料压制成各种各样的试片、柱体、异型体或组合体等进行分析研究;同时该机也适用于其它需要相应压力的工作场合,作为压力机使用,测试各种物体的耐压程度等等。
该机相比手动压片机,工作效率大大提高,4.3寸触摸液晶屏直接显示压力吨位;配以特定模具,可将各种粉末样品压制成试片用于科学研究分析检测等,也可作为普通压力机使用,应用极其广泛。
主要技术参数:
设备型号
|
DYP-20T
|
DYP-30TF
|
DYP-40TF
|
DYP-60TF
|
压力范围
|
0.2-20.0T/0.1t
|
0.3-30.0T/0.1t
|
0.4-40.0T/0.1t
|
0.5-60.0T/0.1t
|
活塞直径 |
Φ95mm
|
Φ110mm
|
Φ130mm
|
Φ150mm
|
***大活塞行程
|
30mm
|
40mm
|
50mm
|
50mm
|
控制面板
|
XNNETS 数字显示 0.0-40.0Mpa/0.1Mpa
|
加泄压方式
|
电动加压/缓加压/自动补压,手动泄压
|
保压时间
|
手动控制
|
压力稳定性
|
≤1MPa/10min
|
设备电源
|
220V(50Hz/60Hz)
|
设备***大功率
|
400W
|
油缸限位保护
|
当油缸上升触碰到限位开关时自动泄压
|
安全防护装置
|
漏电保护+急停开关
|
防弹玻璃门+漏电保护+急停开关 |
工作台直径
|
Ф105mm
|
Ф120mm
|
Ф140mm
|
Ф160mm
|
工作空间
|
宽80×150mm
|
宽104×160mm
|
宽145×185mm
|
宽185×250mm
|
外形尺寸
|
245×415×415mm
|
300×350×430mm
|
295×450×500mm
|
405×470×565mm
|
设备重量 |
70kg
|
72kg
|
110kg
|
140kg
|
配置说明
|
压片机1台,模具选配!可根据需求定制压片机或模具
|
备注:部分为我新诺特有指标,可根据客户需求定做或改进电动压片机。
三、机器操作指南:
1、设置步骤:
插上电源,启动后背板开关,设备进入通电阶段,屏幕自动亮起,进入主界面

如上图1(主界面)
2、压力设置:
>压力设定:点击设定压力下方的数字框,进入到设定界面,点击DEL键进行数值删除,输入设定压力后点击OK键确定。
>补压设定:点击设定补压下方的数字框,进入到设定界面,点击DEL键进行数值删除,输入设定补压数值后点击OK键确定。样品在加压过程中会变型,因此压力会有所下降,当降到我们设定的下限值时会启动自动补压。【如果我们不想频繁补压可修改补压设定值】
>实时压力:显示当前压片机的实时压力。


3、 启动加压:
当压力设置完毕后,可点击主界面【启动】按钮,开始加压请关注主界面实时压力数据,和模具实际情况,及时调整机器状态;如遇紧急情况,可点击屏幕中的【停止】按钮,停止加压;也可直接按下机器顶部的急停开关按钮,紧急停止机器工作

五、 压片机注意事项:
1、检查电源线是否漏电损伤,以保证人身安全,长时间不用时,建议断掉电源。
2、加压时将模具放在丝杠头中心的位置,稍微旋转一下丝杠,顶住压杆帽。
3、使用时压力尽量不要过本机的***大压力范围,否则会影响压片机的使用寿命,甚至造成危险。
4、油缸不要超过本机的***大行程,否则会导致拉簧变形,油缸无法回到初始位置。
5、压片机液压油使用68号抗磨液压油【耐高压】型为宜。
6、每次试验完毕,要及时清理机器表面的残留物,定期在丝杠处加润滑油或凡士林,避免丝杠生锈影响使用。
7、使用中有任何问题可拨打下方服务热线,由工程师电话或视频指导操作
