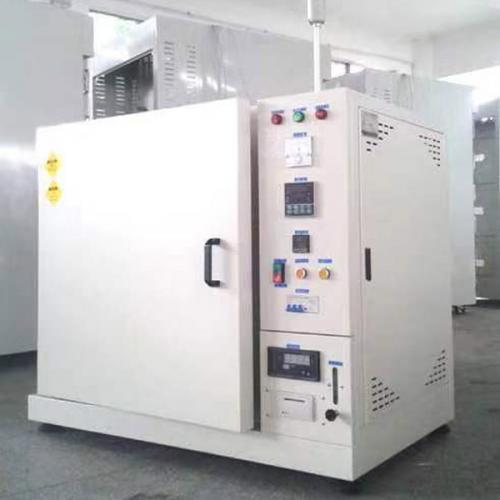

半导体晶片烤箱作为集成电路制造中的关键热处理设备，其核心价值体现在精准控温、均匀加热与工艺适配三大维度。在晶圆制造的前道工序中，烤箱通过多温区独立PID控制实现±0.1℃的温控精度，确保氧化、退火等工艺的稳定性，尤其适用于28nm以下先进制程对热预算的严苛要求。设备采用石英管或金属腔体设计，配合特殊气流导向系统，使晶圆表面温度均匀性达到±1.5℃以内，有效消除边缘效应导致的膜厚差异。模块化结构设计支持快速更换加热组件，可兼容150mm至300mm晶圆规格，配合真空锁机制实现与集群设备的无缝对接。针对第三代半导体材料，部分机型集成红外加热与激光辅助系统，能将SiC晶片在10秒内升温至1600℃并保持梯度冷却，满足宽禁带材料特殊工艺需求。现代机型通过SECS/GEM协议实现MES系统直连，实时监控数千个工艺参数并自动生成SPC报告，其数据追溯功能可精确到每片晶圆的温度历史曲线。在3D NAND堆叠工艺中，多层烤箱通过垂直热场设计实现32层存储单元的同步热处理，将生产节拍缩短40%。随着异构集成技术的发展，双面加热烤箱正成为TSV硅通孔工艺的标准配置，其双向辐射加热模块可确保晶圆正反面温差不超过3℃。值得注意的是，新一代智能烤箱开始集成AI温度补偿算法，能根据晶圆翘曲度动态调整加热策略，将碎片率控制在0.01%以下。
