[新品] 全不锈钢振动筛,筛分机,筛选机(金禾系列全不锈钢振动筛)

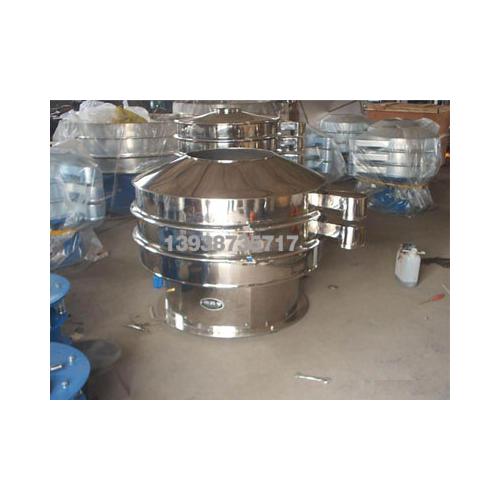

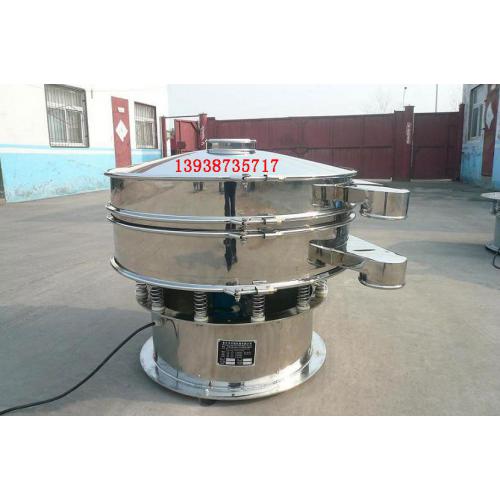

全不锈钢振动筛,筛分机,筛选机
供应商参考报价:¥9000
  供应商信息
· 新乡市金禾机械有限公司 [河南省] 加为商业伙伴
  发送站内消息
联系人: 肖经理
所在城市: 河南省 新乡市
详细地址: 新乡市学院路北尚庄村工业园
联系我们 更多产品 进入商铺

详细信息

JH系列三次元旋振筛简介:

    JH系列三次元旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。我公司在吸收国际先进技术的基础上设计出具有国内先进水平的机型,本旋振筛***高筛分500目,本机是通过振动电机的上下激振力使其做三次元运动,迫使物料成螺旋跳跃前进,***终由出料口排除.旋振筛可筛选任何颗粒、粉末、粘液一定范围内均可筛选。筛分***细至500目或0.028mm,过滤***小可至5微米。分级筛选,可筛一至五层筛网,能同时进行二至六个等级的分选或过滤。

    旋振筛可分为一层、两层、三层、四层型旋振筛,根据筛分物料的具体需求选择不同层型的旋振筛。旋振筛也可以根据不同的要求订做成闸门型旋振筛、加缘型旋振筛,制作材料多为不锈钢以及碳钢。我公司可根据用户需要而设计制造特殊型号规格的筛机。

JH系列三次元旋振筛工作原理:

    JH系列三次元旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

JH系列旋振筛物料运动轨迹图:

JH系列三元旋振筛特点:

☆ 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
☆ 换网容易、操作简单、清洗方便。
☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
☆ 杂质、粗料自动排出,可以连续作业。
☆ 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
☆ 体积小,不占空间移动方便。
☆ 筛机***高可以达到五层,建议使用三层。

JH系列旋振筛技术参数:



型号 公称直径
(mm)
筛面直径
(mm)
有效筛面面积
(m3
***大入料粒度
(mm)
筛面规格
(目/英寸)
层数

振次
(Rpm)
功率
(KW)
JH-400 400 340 0.09 <10 2-325 1-3 1500 0.18
JH-600 600 530 0.22 <10 1500 0.25
JH-800 800 720 0.4 <20 1500 0.55
JH-1000 1000 900 0.63 <20 1500 0.75
JH-1200 1200 1100 0.95 <20 1500 1.1
JH-1500 1500 1400 1.5 <20 1500 2.2
JH-1800 1800 1710 2.3 <30 1500 3
JH-2000 2000 1910 2.86 <30 1500 4

JH系列三元旋振筛适用行业:

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。金属、冶金矿业:铝
     粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研
     磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳等。


三次元振动筛分过滤机外形及安装尺寸:



型号 A B C D E F G K M N Q 全高
一层 二层 三层
XZS-400 Φ460 Φ100 Φ460 300 400 500 700 Φ80 Φ400 4-Φ11 310 620 720 820
XZS-600 Φ660 Φ150 Φ530 340 460 500 700 Φ100 Φ475 4-Φ11 400 620 720 820
XZS-800 Φ800 Φ200 Φ680 370 490 610 730 Φ150 Φ630 4-Φ13 540 710 830 950
XZS-1000 Φ960 Φ230 Φ800 420 540 660 780 Φ150 Φ750 4-Φ13 640 760 880 1000
XZS-1200 Φ1160 Φ250 Φ985 560 680 800 920 Φ150 Φ925 4-Φ13 750 900 1040 1180
XZS-1500 Φ1500 Φ250 Φ128 580 740 900 1060 Φ200 Φ1200 4-Φ17 930 1140 1330 1620
XZS-1800 Φ1800 Φ350 Φ190 1090 1250 1410 1570 Φ200 Φ1820 4-Φ17 1180 1504 1664 1824
XZS-2000 Φ2000 Φ350 Φ210 1090 1250 1410 1570 Φ200 Φ2020 4-Φ17 1360 1514 1674 1834


JH系列旋振筛安装与调试:

  (一)设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于钢结构体上,而且钢结构架台应有一定的钢度。
本机只需三相开关一只(备注:***好使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。
  (二)设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。
  (三)开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。
  (四)当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。
  (五)调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
