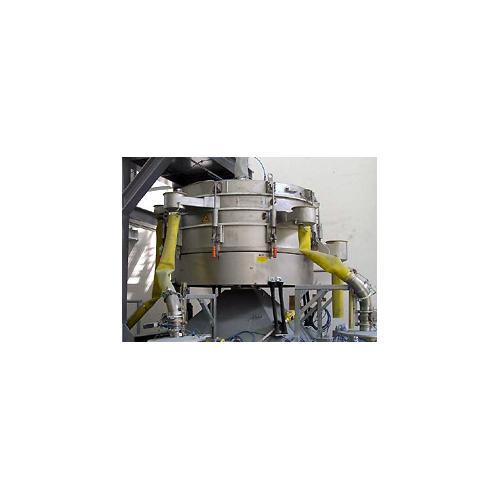

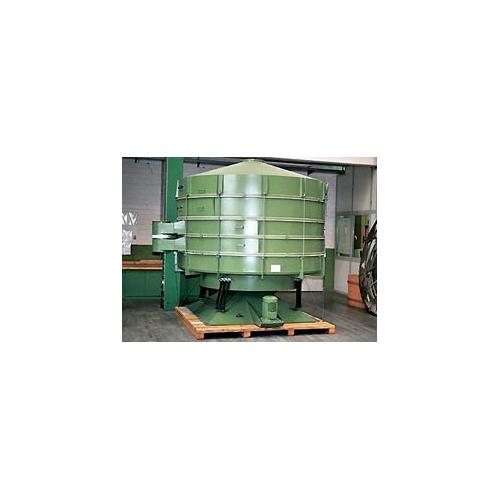

摇摆筛简介

摇摆筛适用于筛分精度高（>99%）,筛分层次（可达5层），产量大的工艺要求，分为普通型和防爆型两类。

设备型号：YBS（摇摆筛）-（规格）M-（层次）-（材质P：普通A3 材质F：不锈钢SS304）

摇摆筛结构原理

按积木式结构原理设计开发，由一刚性曲柄轴驱动，并进行了动态平衡。在可调整倾角的刚性曲柄轴的驱动下，圆形的筛机体可实现三维空间运动，即在水平的圆周运动上叠加一个垂直方向的上下运动。振动的参数随旋转速度、曲柄偏心度、径向倾角和切向倾角的大小而变化。这种设计构造，使得其工作参数的组合可以无穷的多，从而使得被筛分的物料可以以所期望的速度在筛网层上运动，或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小而变化，曲柄轴的切向倾角的大小决定着物料在筛网上作圆周运动的速度；曲柄轴的径向倾角决定着物料从筛网中央向边缘运动的速度；切向和径向倾角的相互作用导致被筛分的物料在筛网上作一种螺旋渐开线运动，物料在筛网上停留的时间，即筛分的精度和度量是由切向和径向倾角大小的组合比例来决定的。

摇摆筛结构特点

A、由金字塔形底座和底盘是筛机的基础部分，中间筛层，根据需要可进行增减。

B、主传动轴穿过轴承固定在金字塔底座中，主转轴上下有平衡块，使筛机在运动中保持平衡。筛机由V型皮带通过普通电机来驱动。

C、筛机底座体作一种即有绕筛机系统主轴公转，又有绕自向主轴自传的行星旋转运动。

摇摆筛优点

A、物料可以从机器中央进入,依次筛过每层物料都从中央进入下一层。因此每部分物料在筛网上运动的距离基本相似。这样就可以保障精确的筛分。

B、通过合理的调整筛机，粒度较大的物料在接近筛层边缘时，垂直加速度随之增加，可进一步提高筛分效率。

型号外形尺寸mm		YBS-()M-5F系列摇摆筛外形尺寸（尾数5代表五层）
型号外形尺寸mm		1.0M	1.2M	1.4M	1.5M	1.6M	1.8M	2.0M	2.4M	3.0M
A		￠1000	￠1200	￠1400	￠1500	￠1600	￠1800	￠2000	￠2400	￠3000
B		￠250	￠250	￠300	￠300	￠300	￠400	￠400	￠500	￠500
长×宽		710×710	850×850	1000×1000	1420×1420	1420×1420	1420×1420	1420×1420	1700×1700	2130×2130
D		670	720	720	800	800	800	800	870	920
E		780	780	860	1030	1030	1030	1030	1080	1130
F		890	890	1000	1200	1200	1200	1200	1240	1290
G		1000	1000	1140	1380	1380	1380	1380	1400	1450
M		1110	1110	1280	1570	1570	1570	1570	1560	1610
Q		￠200	￠200	￠200	￠250	￠250	￠300	￠300	￠400	￠400
N		300	300	300	400	400	450	450	500	500
K		1220	1220	1420	1650	1650	1650	1650	1760	1810
H	一层	1000	1100	1130	1420	1420	1420	1420	1400	1450
	二层	1030	1150	1270	1590	1590	1590	1590	1600	1650
	三层	1270	1280	1430	1760	1760	1760	1760	1800	1850
	四层	1400	1410	1590	1930	1930	1930	1930	2000	2050
	五层	1500	1510	1700	2100	2100	2100	2100	2200	2250
电机功率		1.5KW	2.2KW	2.2KW	3KW	4KW	4KW	4KW	5KW	6KW
