[新品] 摇摆筛、平面回转筛(YBS-1600-3F)

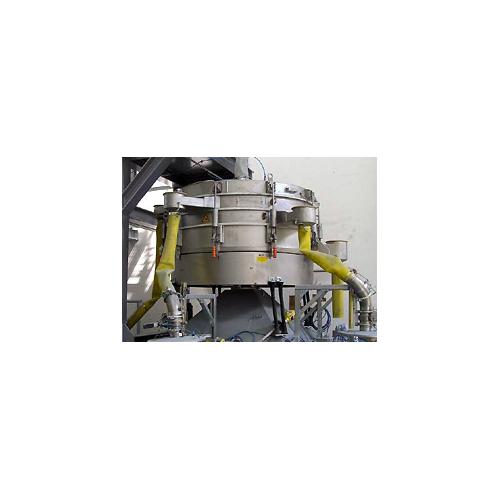

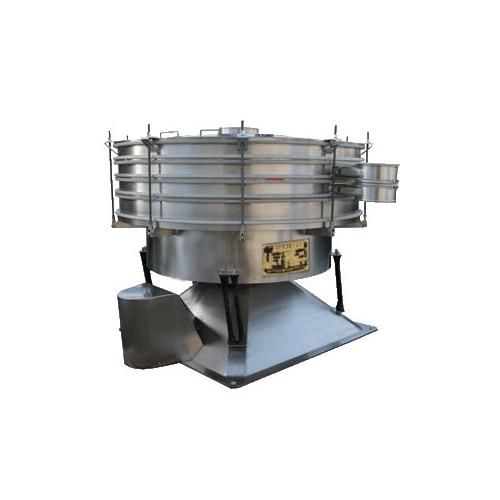

摇摆筛、平面回转筛
供应商参考报价:¥165000
  供应商信息
· 新乡市一诺机械设备有限公司 [河南省] 加为商业伙伴
  发送站内消息
联系人: 边苗苗
所在城市: 河南省 新乡
详细地址: 新乡市成祥路6号
联系我们 更多产品 进入商铺

详细信息

摇摆筛简介

摇摆筛适用于筛分精度高(>99%,筛分层次(可达5层),产量大的工艺要求,分为普通型和防爆型两类。

设备型号YBS(摇摆筛)-(规格)M-(层次)-(材质P:普通A3  材质F:不锈钢SS304

摇摆筛结构原理

按积木式结构原理设计开发,由一刚性曲柄轴驱动,并进行了动态平衡。在可调整倾角的刚性曲柄轴的驱动下,圆形的筛机体可实现三维空间运动,即在水平的圆周运动上叠加一个垂直方向的上下运动。振动的参数随旋转速度、曲柄偏心度、径向倾角和切向倾角的大小而变化。这种设计构造,使得其工作参数的组合可以无穷的多,从而使得被筛分的物料可以以所期望的速度在筛网层上运动,或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小而变化,曲柄轴的切向倾角的大小决定着物料在筛网上作圆周运动的速度;曲柄轴的径向倾角决定着物料从筛网中央向边缘运动的速度;切向和径向倾角的相互作用导致被筛分的物料在筛网上作一种螺旋渐开线运动,物料在筛网上停留的时间,即筛分的精度和度量是由切向和径向倾角大小的组合比例来决定的。

摇摆筛结构特点

A、由金字塔形底座和底盘是筛机的基础部分,中间筛层,根据需要可进行增减。

B、主传动轴穿过轴承固定在金字塔底座中,主转轴上下有平衡块,使筛机在运动中保持平衡。筛机由V型皮带通过普通电机来驱动。

C、筛机底座体作一种即有绕筛机系统主轴公转,又有绕自向主轴自传的行星旋转运动。

摇摆筛优点

A、物料可以从机器中央进入,依次筛过每层物料都从中央进入下一层。因此每部分物料在筛网上运动的距离基本相似。这样就可以保障精确的筛分。

B、通过合理的调整筛机,粒度较大的物料在接近筛层边缘时,垂直加速度随之增加,可进一步提高筛分效率。





型号

外形尺寸mm

YBS-()M-5F系列摇摆筛外形尺寸(尾数5代表五层)

1.0M

1.2M

1.4M

1.5M

1.6M

1.8M

2.0M

2.4M

3.0M

A

1000

1200

1400

1500

1600

1800

2000

2400

3000

B

250

250

300

300

300

400

400

500

500

长×宽

710×710

850×850

1000×1000

1420×1420

1420×1420

1420×1420

1420×1420

1700×1700

2130×2130

D

670

720

720

800

800

800

800

870

920

E

780

780

860

1030

1030

1030

1030

1080

1130

F

890

890

1000

1200

1200

1200

1200

1240

1290

G

1000

1000

1140

1380

1380

1380

1380

1400

1450

M

1110

1110

1280

1570

1570

1570

1570

1560

1610

Q

200

200

200

250

250

300

300

400

400

N

300

300

300

400

400

450

450

500

500

K

1220

1220

1420

1650

1650

1650

1650

1760

1810



H

一层

1000

1100

1130

1420

1420

1420

1420

1400

1450

二层

1030

1150

1270

1590

1590

1590

1590

1600

1650

三层

1270

1280

1430

1760

1760

1760

1760

1800

1850

四层

1400

1410

1590

1930

1930

1930

1930

2000

2050

五层

1500

1510

1700

2100

2100

2100

2100

2200

2250

电机功率

1.5KW

2.2KW

2.2KW

3KW

4KW

4KW

4KW

5KW

6KW
