[新品] ZW系列钢球震动筛(ZW)

供应商参考报价：面议

联系人：	王英英
所在城市：	河南省新乡
详细地址：	新乡市红旗区

为获得更好的服务，请在联系时说明是在粉体设备网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

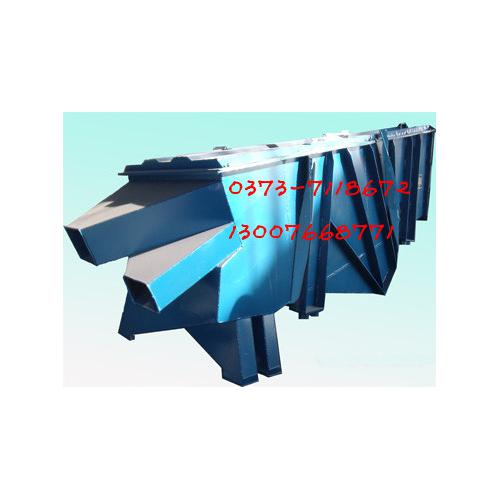

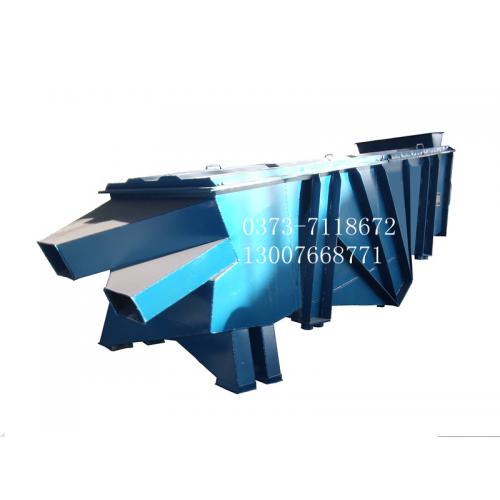

ZW钢球震动筛产品概述：钢球震动筛用于钢球、钢段的大小分级挑选，采用角度可调控的激振源，根据客户挑选要求可单层或多层使用，***多可达到五层。震动筛一般为碳钢结构，若有特殊要求可以采用不锈钢制作。钢球震动筛广泛用于水泥厂、矿山，等一切和研磨体有关的生产型企业。

ZW型钢球震动筛技术性能及参数

型号	筛面尺寸（mm）	层数	适应钢球规格（mm）	适应钢段规格（mm）	振次Min	双振幅（mm）	电机功率（kw）
ZW520	500×2000	1	Φ15 Φ20 Φ25 Φ30 Φ40	Φ16×16 Φ18×18 Φ14×14 Φ12×12 Φ10×10	960	6～7	2×0.4
2ZW520		2			960	6～7	2×0.4
3ZW520		3			1450	4～6	2×0.4
ZW525	500×2500	1			960	5～7	2×0.4
2ZW525		2			1450	4～6	2×0.4
3ZW525		3			960	6～8	2×0.75
4ZW525		4			1450	5～7	2×0.4
5ZW525		5			1450	5～7	2×0.4
6ZW525		6			960	6～8	2×0.75
ZW1020	1000×2000	1			960	6～8	2×0.75
2ZW1020		2			960	5～7	2×0.75
3ZW1020		3			960	5～7	2×0.75
4ZW1020		4			960	4～8	2×0.75
5ZW1020		5			960	4～8	2×1.5
6ZW1020		6			960	4～8	2×1.5
ZW1025	1000×2500	1			1450	5～7	2×0.4
2ZW1025		2			1450	5～7	2×0.4
3ZW1025		3			960	6～8	2×0.75
ZW830	800×3000	1			960	6～8	2×0.75
2ZW830		2			960	6～8	2×0.75
3ZW830		3			960	6～8	2×1.5
ZW1030	1000×3000	1			960	6～8	2×0.75
2ZW1030		2			960	6～8	2×1.5
3ZW1030		3			960	6～8	2×1.5
ZW1224	1200×2400	1			960	6～8	2×0.75
2ZW1224		2			960	6～8	2×0.75
3ZW1224		3			960	6	2×1.5

注：1、可根据用户要求进行特殊设计及现场设计。

钢球震动筛说明书

一、ZW钢球震动筛的工作原理：

ZW钢球震动筛是双激震源驱动。当两台激震源做同步、反向运转时，其偏心块所产生的激振力在平行于激震源轴线的方向相互抵消，在垂直于激震源轴的方向叠为一合力，因此钢球（钢段）在钢球震动筛上的运动轨迹为直线向前做抛物线运动。两激震源轴相对箱体有一倾角在激振力和钢球（钢段）自重力的合力作用下钢球（钢段）在篦子上被抛起跳跃式向运动，从而达到对钢球（钢段）进行挑选和分级的目的。

二、钢球震动筛的结构

ZW钢球震动筛主要由箱体、篦子、激振源、台座、减振弹簧、支架组成。

三、安装与调整

1、箱体：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分

2、篦子：由耐磨钢材制成，用来增加使用寿命，

4、激震源使用与维修方法祥见激震源使用说明书

5、激震源台座：标准型（激震源安装在箱体下方）震动筛的激震源台座是可以移动的，使用前连接螺钉必须拧紧，特别是新震动筛试用前三天必须反复紧固，以免松动造成事故

6、减振弹簧：阻止振动传给地面同时支持箱体的全部重量。安装时，弹簧必须垂直于地面

7、支架：由槽钢组成，支撑着震动筛主体。安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行

四、定期检查和保养

在启动震动筛前，应检查周围是否有妨碍震动筛运转的障碍物，各处联接螺栓是否紧固，尤其是激震源、支撑座、篦子的固定螺栓要重新紧固一遍。检查两台激震源转向是否相反，如转向相同，应变更一台另一台转向，使两台激震源的转向相反。连续运转4小时后，测量轴承温度，轴承温度不得超过75℃。震动筛停车前，应先停止给料，筛面物料走完后，再停车。停车后要及时清理筛面上的物料和杂物。激震源使用3个月后要加油一次，每半年小修一次，每一年大修一次
