【 工作原理 】
高频筛又称高频振动筛,高频振动筛(高频筛)由激振器、筛框、机架、悬挂弹簧和筛网等部件组成。
高频振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,高频振动筛应用于食品、医药、化工、新能源等行业的产品分级。
由于高频振动筛(高频筛)采用了高频率,一方面破坏了物料表面的张力和细粒物料在筛面上的高速振荡,加速了大密度物料和析离作用,增加了小于分离粒度物料与筛孔接触的概率。从而造成了较好的分离条件,使小于分离粒度的物料,特别是比重大的物粒和浆料一起透过筛孔成为筛下产物。
【 产品优势 】
● 高频振动筛分精度高,效率高,任何粉、粒、浆液类皆可使用;
● 高频振动筛网孔不堵塞、粉末不飞扬,震动频率高,可达3000次/min,对细粒度、高粘度物料过筛 果明显;设备能有效的处理固混合物料,快速实现固液分离;
● 高频振动筛独特筛网结构,装网方便快捷,只需3~5分钟,操作简单,清洗方便,没有死角,不留残渣;
●高频振动筛无机械动作,保养简单,除电机部份外,其余部份为全不锈钢制作;
●效率高、振幅小、噪音小、筛分频率高。与普通筛分设备的原理不同,由于高频筛采用了高频率,一方 面破坏了液体表面的张力和细粒物料在筛面上的高速振荡,加速了大密度(比重)有用物质的析离,提高 了小于分离粒与筛孔接触的概率。从而造成较好的分离条件,使小于分离粒度的物料,特别是比重大的物粒和液体一起透过筛孔成为筛下产物;
●每台高频振动筛都装有活动车架,在工作场所可以随意移动,并且高低可调,不用进行复杂的安装,操作简单、不易损坏;
【 高频筛与普通振动筛的区别 】
设备区别 |
高频筛 |
普通振动筛 |
1、筛分物料区别 |
高频筛采用高频率,低振幅,频率可达3000转/分,可以浆液粘稠性较大的,如陶瓷釉料、泥浆、高岭土浆液等。而且浆液排出口安装在振动体上,方便过滤后的浆液高效顺畅的排出。 |
普通振动筛适合筛分的液体类型为粘稠度较低、杂质较多的物料,因为较多的筛上物较为容易从筛上物出料口排出。
主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心重,可获得不同振幅。
|
2、电机配置对比
|
高频筛振动频率由原来的1440r/min提高到3000r/min,振动电机的转速越高,振动频率越高,因此堵网情况大大减少。
|
普通振动筛选用的电机为4级的立式振动电机,该类型的电机的转速是1500rpm。
|
3、筛分效果对比 |
高频筛主要是为了处理浓浆过滤才生产出来的专用型筛分设备,因此为了保证浆液的高效过滤筛分,它通常采用单层敞口设计,因此在筛分效果方面高频筛仅能处理过滤和除杂工作,无法进行2个粒度以上的分级用途。 |
普通振动筛作为通用的多功能型筛分设备,筛网层数可根据客户的筛分目的不同进行1-5层的层数定制,除了单层可处理的过滤除杂外,还可根据客户需求对粉末颗粒进行2-6个层级的粒度分级工作。 |
【 技术参数 】
技术参数表:
型号 |
外框直径(mm) |
筛面直径(mm) |
筛网目数 |
层数 |
频率(min) |
功率(KW) |
CF-GPS-600 |
600 |
550 |
2-800 |
1 |
3000 |
0.55 |
CF-GPS-800 |
800 |
760 |
2-800 |
1 |
3000 |
0.75 |
CF-GPS-1000 |
1000 |
950 |
2-800 |
1 |
3000 |
1.1 |
CF-GPS-1200 |
1200 |
1150 |
2-800 |
1 |
3000 |
1.5 |
应用物料参考表:
原料 |
含水量 |
网目 |
筛网使用时间 |
处理量 |
陶瓷泥浆 |
36% |
80目 |
15-30天 |
8-9t/h干料 |
电瓷泥浆 |
60% |
200目 |
30-40天 |
6t/h |
电瓷泥浆 |
60% |
300目 |
15-20天 |
1-2t/h |
电瓷泥浆 |
35% |
180目 |
15-20天 |
4-7t/h |
电瓷泥浆 |
35% |
200目 |
15-20天 |
4t/h |
电瓷泥浆 |
60% |
160目 |
15-20天 |
8-10t/h |
高岭土浆 |
60% |
200目 |
20天 |
6-7m³ |
高岭土浆 |
60% |
250目 |
20天 |
5m³ |
高岭土 |
干粉 |
120目 |
15天 |
2.5t/h |
洁具釉浆 |
--- |
220目/180目 |
30天 |
400kg/h |
普通半白面釉 |
--- |
150目 |
30天 |
1.4t/h |
3号面釉 |
--- |
140目 |
30天 |
650kg/h |

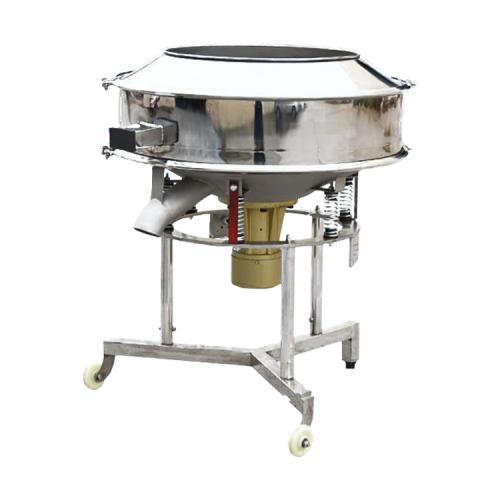

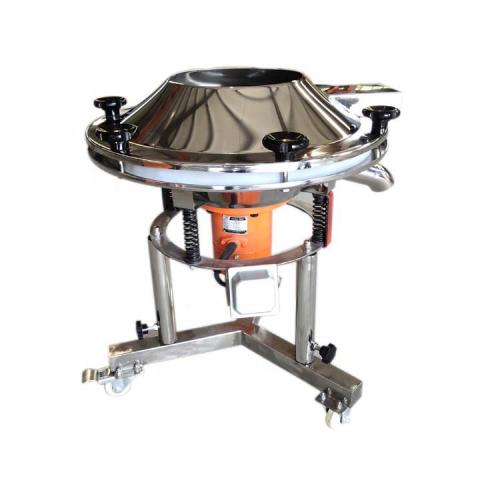

【 产品细节 】
【 应用范围 】
物料:酵母、釉料、液体涂料、废水处理、过滤油脂、泥浆, 废水、废油, 涂料、油墨、色浆、油漆、
乳胶漆、铝粉浆;淀粉、豆浆、果汁、饮料、奶制口、调味品;浆粕、废液、中西药液。
【 高频筛选型须知】
1、频率:高频振动筛的振动频率是50HZ左右,正是由于这种高频率振动,使得物料能够快速分离,适合浆液浓度较高的物料。
2、角度:筛机安装角度方便可调,对选矿厂的湿法筛分安装倾角一般为25±2°
【 高频筛保养 】
1、设备正常运转时,应经常观察筛子的给矿浓度,使浓度控制在40%左右,以便提高分级效率。
2、因该筛分级效率高,脱水性能好,筛上量浓度高,使得筛上量溜槽中的矿浆流动性差,应配上水管。
3、电磁激振器与控制箱要严防淋水,以免短路。要用胶板将激振器盖好,防止水,矿浆落入,造成短路和堵塞气隙。
4、随时检查各部位螺栓是否松动,以及筛框是否与溜槽等碰撞。
5、随时注意电流表指针不能超过额值,筛机每运转半个月左右时,应将电流额值调整近(一般8-9A)振动4-5min,以便将筛片背面着物振掉。
6、可根据矿石性质和作业要求,调整激振电流(振幅),为了使筛子在高效率条件下工作,可做激振电流条件试验。
